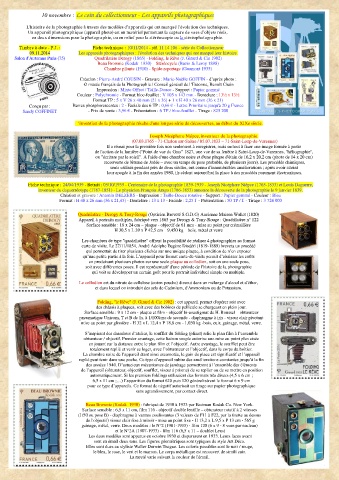

Page 5 - Journal Culturel de Metz - 2014-11

10 novembre : Le coin du collectionneur - Les appareils photographiques

L'histoire de la photographie à travers des modèles d'appareils qui ont marqué l'évolution des techniques.
Un appareil photographique (appareil photo) est un matériel permettant la capture de vues d'objets réels,
en deux dimensions pour la photographie, ou en relief pour la stéréoscopie ou la stéréophotographie.

Timbre à date - P.J. : Fiche technique : 10/11/2014 - réf. 11 14 106 - série du Collectionneur
09.11.2014 Les appareils photographiques : l'évolution des techniques qui ont marqué leur histoire.
Salon d'Automne Paris (75) Quadrilatère Derogy (1865) - Folding, le Rêve (J. Girard & Cie 1902)
Beau Brownie (Kodak 1930) – Stéréocycle (Bazin & Leroy 1898)
Chambre pliante (1910) - Spido reportage (Gaumont 1935)

Création : Pierre-André COUSIN - Gravure : Marie-Noëlle GOFFIN - d’après photo :
© musée français de la Photographie / Conseil général de l’Essonne, Benoît Chain
Impression : Mixte Offset / Taille-Douce - Support : Papier gommé
Couleur : Polychromie - Format bloc-feuillet : V 105 x 143 mm - Dentelure : 13½ x 13½
Format TP : 5 x V 26 x 40 mm (21 x 36) + 1 x H 40 x 26 mm (36 x 21)
Conçu par : Barres phosphorescentes : 2 - Faciale des 6 TP : 0,66 € - Lettre Prioritaire jusqu'à 20 g France
Sandy COFFINET - Prix de vente : 3,96 € - Présentation : 6 TP / bloc-feuillet - Tirage : 825 200

L'invention de la photographie résulte d'une longue série de découvertes, au début du XIXe siècle.

Joseph Nicéphore Niépce, inventeur de la photographie.
(07.03.1765 - 71-Chalon sur-Saône / 05.07.1833 – 71-Saint-Loup-de-Varennes)
Il a réussi pour la première fois non seulement à enregistrer, mais surtout à fixer une image formée à partir
de l'action de la lumière ("Point de vue du Gras" 1827, une vue de sa fenêtre à Saint-Loup-de-Varennes, "héliographie",
ou "écriture par le soleil". A l'aide d'une chambre noire et d'une plaque d'étain de 16,2 x 20,2 cm (photo de 14 x 20 cm)
recouverte de bitume de Judée – avec un temps de pose probable, de plusieurs jours). Les procédés chimiques,
seuls utilisés pendant près de deux siècles, ont connu d'innombrables améliorations ; après avoir atteint
leur apogée à la fin des années 1980, ils cèdent aujourd'hui la place à des procédés purement électroniques.

Fiche technique : 24/04/1939 - Retrait : 05/10/1939 - Centenaire de la photographie 1839-1939 - Joseph Nicéphore Niépce (1765-1833) et Louis Daguerre,

inventeur du daguerréotype (1787-1851) - Le physicien François Arago (1786-1853) annonce la découverte de la photographie le 9 janvier 1839.

Création et gravure : Antonin DELZERS - Impression : Taille-Douce rotative - Support : Papier gommé - Couleur : Bleu

Format : H 40 x 26 mm (36 x 21,45) - Dentelure : 13 x 13 - Faciale : 2,25 f - Présentation : 50 TP / f. - Tirage : 3 724 000

Quadrilatère - Derogy & Tony-Rouge (Opticien Breveté S.G.D.G) Ancienne Maison Wallet (1820)
Appareil à portraits multiples, fabriqué vers 1865 par Derogy & Tony-Rouge : Quadrilatère n° 122
Surface sensible : 18 x 24 cm – plaque - objectif de 61 mm - mise au point par crémaillère
H 30,5 x L 39 x P 42,5 cm – 9,450 kg – bois, métal et verre

Les chambres de type "quadrilatère" offrent la possibilité de réaliser 4 photographies au format
carte de visite. Le 27/11/1854, André Adolphe Eugène Disdéri (1819-1889) breveta un procédé
qui permettait de tirer plusieurs clichés sur une unique plaque, à condition de n’en exposer
qu’une petite partie à la fois. L’appareil pour format carte-de-visite permit d’abaisser les coûts
en produisant plusieurs photos sur une seule plaque au collodion, soit en une seule pose,
soit avec différentes poses. Il est représentatif d'une période de l'histoire de la photographie
qui voit se développer un certain goût pour le portrait individuel simple ou multiple.

Le collodion est du nitrate de cellulose (coton poudre) dissout dans un mélange d'alcool et d'éther,
et dans lequel on introduit des sels de Cadmium, d'Ammonium ou de Potassium.

Folding, "le Rêve" (J. Girard & Cie 1902) : cet appareil permet d'opérer soit avec
des châssis à plaques, soit avec des bobines de pellicule se chargeant en plein jour.
Surface sensible : 9 x 12 cm - plaque et film - objectif bi-anastigmat de H. Roussel – obturateur
pneumatique Unicum, T et B de 1s. à 1/100ème de seconde - diaphragme à iris - viseur clair pivotant
mise au point par glissière - H 32 x L 12,4 x P 18,8 cm - 1,030 kg -bois, cuir, gainage, métal, verre.

S’inspirant des chambres d’atelier, le soufflet du folding (pliant) relie le plan film à l’ensemble
obturateur / objectif. Premier avantage, cette liaison souple autorise une mise au point plus aisée
en jouant sur la distance entre le plan film et l’objectif. Autre avantage, le soufflet peut être
totalement replié et venir se loger, avec l’obturateur et l’objectif, dans le corps du boîtier.
La chambre noire de l’appareil étant ainsi escamotée, le gain de place est significatif et l’appareil
replié peut tenir dans une poche. Ce type d’appareil subira des améliorations constantes jusqu’à la fin
des années 1940. D’astucieux mécanismes de jambage permettront à l’ensemble des éléments
de l’appareil (obturateur, objectif, soufflet, viseur à prisme) de se replier ou de se mettre en position
automatiquement. Si les premiers foldings utilisaient des formats très divers (4,5 x 6 cm ;

6,5 x 11 cm ;…) l’apparition du format 620 puis 120 généralisèrent le format 6 x 9 cm
pour ce type d’appareils. Ce format de négatif autorisait un tirage sur papier photographique
sans agrandissement, par contact direct.

Beau Brownie (Kodak 1930) : fabriqué de 1930 à 1933 par Eastman Kodak Co. New York.
Surface sensible : 6,5 x 11 cm, film 116 - objectif double lentille – obturateur rotatif à 2 vitesses
(1/50 ou pose B) - diaphragme à vannes coulissantes (3 valeurs de F11 à F22, par la tirette au dessus
de l'objectif) viseur clair fixe à miroir - mise au point fixe - H 13,2 x L 9,5 x P 13 cm - 565 g
gainage, métal, verre. Deux modèles : le N°2 (1901-1933) - film 120 (6 x 9 - 8 vues par rouleau)
et le N°2A (1907-1933) - film 116 (6,5 x 11 – doublet Lens)
Les deux modèles sont apparus en octobre 1930 et disparurent en 1933. Leurs faces avant
sont en émail deux tons. Les figures géométriques sont typiques du style Art Déco.
Elles sont dues au styliste Walter Dorwin Teague. Les coloris possibles sont le noir / rouge,
le bleu, le rose, le vert et le marron. Le corps métallique est recouvert de simili cuir.
La rareté varie suivant la couleur de l'émail.
