Duplicare+ Carty-r
PROCEDURA INIZIALE
1 - Posizionare il radiocomando da copiare X di fronte al CARTY-R a circa 4 cm.
2 - Premere e tener premuto il pulsante 1 il LED è verde
3 - Premere quattro volte il pulsante 2 il LED diventa rosso
4 - Rilasciare i pulsanti
Il LED emette un lampeggio rosso breve circa ogni 2,5”
8 lampeggi per un tempo massimo di 20” entro i quali …
DUPLICARE RADIOCOMANDI ROLLING CON IL CODICE SORGENTE

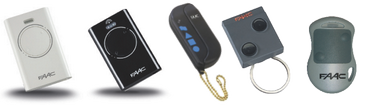

FAAC 433 / 868 GENIUS 433 / 868
Il radiocomando da copiare deve essere un MASTER, lo sarà se premendo un pulsante il LED emetterà subito un doppio lampeggio anziché subito una luce fissa.
5 - Premere e mantenere premuto il pulsante da copiare del radiocomando originale, fino a che il LED
del CARTY-R si accenderà fisso.
del CARTY-R si accenderà fisso.
6 - Rilasciare il tasto ed attendere.
7 - Il LED del CARTY-R poco dopo emetterà un lampeggio breve circa ogni 2”.
Questo avverte l’operatore che è necessario emettere il codice sorgente.
Questo avverte l’operatore che è necessario emettere il codice sorgente.
8 - Premere contemporaneamente i tasti 1 e 2 del radiocomando FAAC/GENIUS e rilasciarli
9 - Il LED del radiocomando FAAC/GENIUS lampeggia (max 9”)
10 - Premere e tener premuto il pulsante da copiare del radiocomando FAAC/GENIUS e attendere
alcuni secondi fino a quando il LED del CARTY-R lampeggi più velocemente.
alcuni secondi fino a quando il LED del CARTY-R lampeggi più velocemente.
11 - Premere il tasto in cui si vuole memorizzare il codice e mantenerlo premuto fino a quando il LED
del CARTY-R si spegne.
12 - Premere e mantener premuto il pulsante del CARTY-R sul quale si desidera inserire il codice
appena appreso fino allo spegnimento del LED.
NELLA RADIO-RICEVENTE
Verificare il corretto funzionamento del nuovo radiocomando CARTY-R
DUPLICARE RADIOCOMANDI ROLLING CON IL CODICE SORGENTE
BFT
5 - Premere e mantenere premuto il pulsante da copiare del radiocomando originale, fino a che il LED
del CARTY-R si accenderà fisso.
del CARTY-R si accenderà fisso.
6 - Rilasciare il tasto ed attendere.
7 - Il LED del CARTY-R poco dopo emetterà un lampeggio breve circa ogni 2”.
Questo avverte l’operatore che è necessario emettere il codice sorgente.
Questo avverte l’operatore che è necessario emettere il codice sorgente.
8 - Premere contemporaneamente i tasti 1 e 2 (oppure il tasto nascosto sul retro con uno spillo) del
radiocomando BFT e rilasciarli fino all’accensione del LED BFT.
radiocomando BFT e rilasciarli fino all’accensione del LED BFT.
9 - Il LED del CARTY-R ora lampeggia più veloce
10 - Premere e mantener premuto il pulsante del CARTY-R sul quale si desidera inserire il codice
appena appreso ed attendere alcuni secondi fino allo spegnimento del LED a conferma del corretto
apprendimento del codice.
11 - Attivare ora la procedura per inserire il nuovo radiocomando sul ricevitore.
NELLA RADIO-RICEVENTE
DUPLICARE RADIOCOMANDI ROLLING CON IL CODICE SORGENTE
V2
5 - Premere e mantenere premuto il pulsante da copiare del radiocomando originale, fino a che il LED
del CARTY-R si accenderà fisso.
del CARTY-R si accenderà fisso.
6 - Rilasciare il tasto ed attendere.
7 - Il LED del CARTY-R poco dopo emetterà un lampeggio breve circa ogni 2”.
Questo avverte l’operatore che è necessario emettere il codice sorgente.
Questo avverte l’operatore che è necessario emettere il codice sorgente.
8 - Premere contemporaneamente i tasti 1 e 2 del radiocomando V2 e rilasciarli
9 - Il LED del CARTY-R ora lampeggerà più veloce
10 - Premere e mantener premuto il pulsante del CARTY-R sul quale si desidera inserire il codice appena appreso ed attendere alcuni secondi fino allo spegnimento del LED a conferma del corretto apprendimento del codice.
10 - Attivare ora la procedura per inserire il nuovo radiocomando sul ricevitore.
NELLA RADIO-RICEVENTE
- ! Se il LED lampeggia solo 3 volte e si spegne il codice non è stato appreso, ripetere l’operazione dal punto 2.
- ! La memoria del CARTY-R è completamente riscrivibile.
- ! Per programmare ulteriori tasti del CARTY-R, ripetere l’operazione dal punto 2.
